Longueur de liaison frigorifique en climatisation : limites, dénivelé et bonnes pratiques d’installation

La longueur de liaison frigorifique en climatisation est un point technique déterminant pour une installation performante et durable. Entre l’unité extérieure et le ou les splits intérieurs circulent le fluide frigorigène, via deux tubes en cuivre isolés : la ligne liquide et la ligne gaz. Si ces liaisons sont trop courtes, trop longues ou soumises à un dénivelé non prévu, la climatisation réversible peut perdre en rendement, devenir plus bruyante ou subir une usure prématurée.

Il n’existe toutefois pas une longueur universelle valable pour tous les appareils. Les distances admissibles dépendent du modèle, de sa puissance, de la technologie du compresseur, du type d’installation (mono-split, multi-split ou gainable) et des préconisations précises du fabricant. Le premier réflexe est donc de consulter la notice technique de l’équipement retenu.

À quoi sert la liaison frigorifique d’une climatisation ?

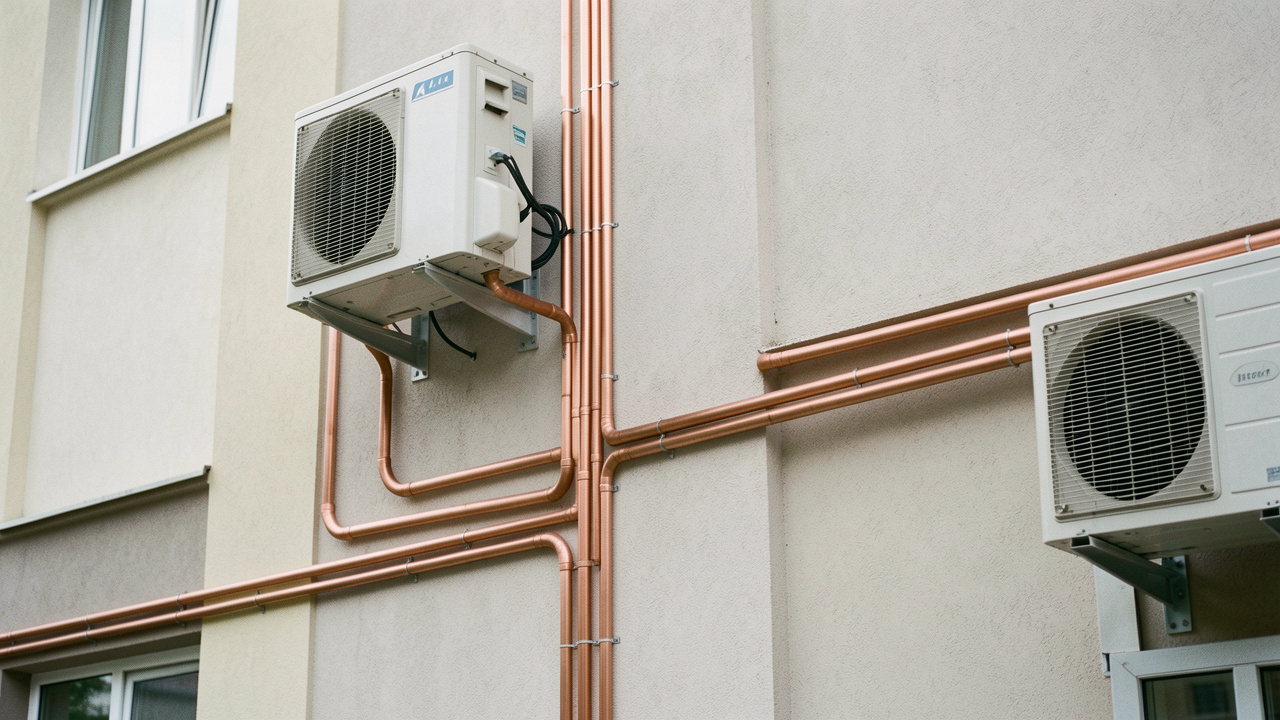

La liaison frigorifique relie le groupe extérieur à l’unité intérieure. Dans une climatisation réversible, elle permet les échanges de fluide frigorigène nécessaires pour produire du froid en été et du chauffage en hiver. Elle se compose habituellement de deux tubes de cuivre de diamètres différents, d’une isolation continue et, selon les installations, d’un câble électrique de communication ainsi que d’un tuyau d’évacuation des condensats.

La qualité de cette liaison ne se limite pas au choix du cuivre. Son tracé, sa longueur, son isolation, le nombre de coudes et la différence de hauteur entre les unités influencent directement les conditions de fonctionnement de la pompe à chaleur air-air.

Une installation bien pensée commence aussi par le bon choix de l’appareil. Avant de définir le cheminement des tubes, il est utile de vérifier la puissance de climatisation réversible adaptée à la surface, à l’exposition et aux besoins réels du logement.

Quelle est la longueur minimale d’une liaison frigorifique ?

Dans de nombreux projets résidentiels, une longueur minimale de liaison est recommandée. Elle se situe souvent entre 3 et 5 mètres, mais cette indication doit impérativement être confirmée par la documentation du constructeur. Certains modèles acceptent des longueurs plus courtes, tandis que d’autres imposent une distance minimale précise.

Pourquoi éviter de placer les unités presque dos à dos sans vérification ? Une liaison très courte peut compliquer le raccordement, accentuer la transmission des vibrations et du bruit, et ne pas correspondre aux conditions pour lesquelles l’appareil a été conçu. Le fluide frigorigène doit circuler dans un réseau dont le volume et les caractéristiques respectent les prescriptions du fabricant.

Une longueur de 3 à 5 mètres est fréquente lorsque le groupe extérieur est installé à proximité d’un mur accueillant le split. Cela ne signifie pas qu’il faut ajouter des mètres de cuivre inutilement : le parcours doit rester rationnel, accessible et conforme aux limites techniques de l’équipement.

Quelle longueur maximale prévoir entre les unités ?

La longueur maximale d’une liaison frigorifique varie fortement d’une climatisation à l’autre. Sur certains mono-splits domestiques, elle peut être de 15, 20 ou 30 mètres. Des systèmes plus puissants ou conçus pour le multi-split peuvent autoriser des distances supérieures. À l’inverse, des appareils compacts peuvent être plus limités.

Il faut distinguer deux données présentes dans les fiches techniques :

• la longueur maximale par liaison, entre une unité intérieure et le groupe extérieur ;
• la longueur totale maximale de tuyauterie, particulièrement importante sur un multi-split.

Dépasser la longueur admise peut réduire la puissance réellement disponible dans la pièce, augmenter la consommation électrique et perturber le retour d’huile vers le compresseur. Lorsque les liaisons sont longues, le fabricant peut également exiger un complément de fluide frigorigène au-delà d’une longueur de référence. Cette charge ne s’improvise pas : elle doit être calculée au gramme près selon les indications du constructeur et réalisée par un professionnel habilité.

La bonne distance n’est pas la plus courte ni la plus longue : c’est celle qui respecte la notice de l’appareil tout en assurant un cheminement propre, protégé et maintenable.

Le dénivelé maximal : une contrainte à ne pas négliger

Le dénivelé correspond à la différence de hauteur entre l’unité extérieure et l’unité intérieure. Le groupe peut être installé au sol, sur une terrasse, en façade ou sur un toit, tandis que le split se trouve souvent dans une chambre, un séjour ou un couloir. Cette configuration est courante, mais elle doit respecter le dénivelé maximal prévu par le fabricant.

Selon les gammes, le dénivelé admissible peut être de quelques mètres à plusieurs dizaines de mètres. Il convient aussi de vérifier le sens de cette différence de hauteur : certaines machines n’acceptent pas les mêmes limites lorsque l’unité extérieure se situe au-dessus de l’unité intérieure ou lorsqu’elle est placée plus bas.

Un dénivelé excessif sollicite davantage le circuit frigorifique et peut nuire au retour de l’huile au compresseur. Dans certaines configurations verticales, des dispositions particulières de pose peuvent être nécessaires. Là encore, les instructions du fabricant priment sur les habitudes de chantier.

Mono-split, multi-split et gainable : des règles différentes

Un mono-split relie un groupe extérieur à une unité intérieure : la lecture des limites est généralement simple. En multi-split, chaque unité possède sa propre liaison, mais il faut prendre en compte la longueur de chaque branche, le cumul des longueurs et les dénivelés entre les différents niveaux du logement.

Pour une installation gainable, les contraintes frigorifiques s’ajoutent à celles du réseau de gaines. La puissance, la pression disponible et la répartition de l’air doivent être étudiées globalement. Un projet fiable repose donc sur un dimensionnement cohérent d’une climatisation gainable, et pas uniquement sur la distance entre le groupe et le faux plafond.

Dans un logement à plusieurs zones, l’implantation des unités doit également servir le confort quotidien. Une régulation pièce par pièce avec une pompe à chaleur permet ensuite d’ajuster les températures selon l’occupation, sans surconsommer.

Bonnes pratiques pour installer la liaison frigorifique

1. Consulter la fiche technique avant le percement. Longueur minimale, longueur maximale, dénivelé, diamètres de tubes et charge complémentaire doivent être connus dès la conception.
2. Privilégier un trajet direct et protégé. Évitez les détours inutiles, les coudes trop serrés et les zones exposées aux chocs ou aux UV sans protection adaptée.
3. Conserver une isolation impeccable. Une isolation écrasée, coupée ou discontinue favorise les pertes thermiques et la condensation.
4. Prévoir l’évacuation des condensats. Le tuyau d’évacuation doit présenter une pente régulière vers l’extérieur ou être associé à une pompe de relevage si nécessaire. Sa longueur et son cheminement ne doivent pas provoquer de reflux.
5. Soigner les raccordements. Les évasements, couples de serrage, tests d’étanchéité, tirage au vide et mise en service sont essentiels pour protéger le compresseur et préserver le fluide frigorigène.

À retenir pour choisir la bonne distance

En pratique, une liaison frigorifique de 3 à 5 mètres est courante pour une climatisation résidentielle proche de son groupe extérieur, tandis que les longueurs maximales peuvent atteindre 15 à 30 mètres ou davantage selon les modèles. Ces repères ne remplacent jamais les valeurs inscrites dans la notice de l’appareil.

Pour préserver les performances en chauffage comme en rafraîchissement, il faut valider ensemble la longueur des tubes, le dénivelé, le diamètre des liaisons, l’implantation des unités et la charge éventuelle de fluide. Une étude préalable et une pose réalisée dans les règles permettent d’obtenir une climatisation silencieuse, efficace et durable.
