Choisir l’emplacement des unités intérieure et extérieure d’une climatisation réversible

L’emplacement des unités intérieure et extérieure d’une climatisation conditionne le confort, le niveau sonore, les performances et la durée de vie de l’installation. Un split mal placé peut souffler sur les occupants, évacuer difficilement ses condensats ou faire vibrer une façade. Ces défauts ne se corrigent pas toujours sans reprendre les liaisons frigorifiques et l’alimentation électrique.

Avant de percer un mur, il faut donc raisonner comme l’installateur : circulation de l’air, longueurs de liaisons, évacuation de l’eau, accès pour l’entretien, support mécanique et voisinage. Les cotes exactes restent celles de la notice du fabricant du modèle choisi ; elles priment sur toute règle générale.

Positionner l’unité intérieure pour diffuser l’air sans gêne

L’unité intérieure d’une climatisation murale doit traiter le volume de la pièce, pas refroidir ou chauffer directement une personne. Elle se pose en général en hauteur, sur un mur solide, à environ 2 m à 2,30 m du sol. Cette position favorise le balayage de l’air : l’air frais descend en mode froid, tandis que l’air chaud se diffuse plus efficacement en mode chauffage.

Laissez le dégagement demandé par le constructeur, souvent de l’ordre de 10 à 15 cm au-dessus de l’appareil et plusieurs centimètres sur les côtés. Ce vide permet à l’unité d’aspirer l’air ambiant sans perte de débit et donne accès aux filtres. Évitez de l’enfermer dans une niche, sous une retombée de plafond ou derrière un rideau.

Dans un salon : viser la zone de vie, pas le canapé

Dans une pièce de vie, un mur dégagé face au volume principal donne généralement le meilleur résultat. L’air doit pouvoir atteindre le séjour, la salle à manger et les passages ouverts, sans être bloqué par une armoire haute ou une poutre. Orientez les volets pour éviter un jet direct sur le canapé ou la table. Un flux d’air froid continu sur les épaules devient vite inconfortable, même avec une consigne raisonnable de 26 °C.

Un seul split ne climatise pas correctement des pièces fermées éloignées. La puissance compte, mais la circulation d’air compte autant : consultez les repères pour choisir la puissance d’une climatisation réversible selon la surface et l’usage avant de décider du nombre d’unités.

Dans une chambre : éviter le soufflage sur le lit

La meilleure place n’est pas systématiquement au-dessus du lit. Cette pose est possible si le volet dirige le flux au-dessus des dormeurs, mais elle demande un réglage précis. Un mur latéral ou le mur face au lit convient souvent mieux, à condition que le jet ne vise ni l’oreiller ni le bureau. Prévoyez aussi un accès simple pour retirer et laver les filtres.

Écartez l’unité des sources de chaleur et de vapeur : baie très ensoleillée, lampe puissante, cuisine ouverte, porte de salle de bains. Ces perturbations faussent la mesure de température reprise par l’appareil et peuvent entraîner des cycles trop longs ou trop courts.

Prévoir l’évacuation des condensats dès le tracé

En mode froid et en déshumidification, l’unité intérieure produit de l’eau : l’humidité de l’air se condense sur l’échangeur. Cette eau doit partir vers une évacuation adaptée, jamais couler sur une façade, un passage ou un balcon voisin. Une évacuation gravitaire avec une pente régulière est la solution la plus fiable. Le tube ne doit présenter ni contre-pente, ni point bas où l’eau stagne.

Quand aucune pente n’est possible, une pompe de relevage peut refouler les condensats. Elle ajoute toutefois un organe électrique, un bruit potentiel et un entretien. Son débit, sa hauteur de relevage et son emplacement doivent correspondre au projet ; voici comment choisir une pompe de relevage pour les condensats de climatisation.

Le percement vers l’extérieur est habituellement réalisé avec une légère pente vers dehors afin d’accompagner l’écoulement. L’étanchéité de la traversée, la protection des tubes et la finition du passage sont à traiter proprement : une infiltration lente dans une cloison coûte bien plus cher qu’un tracé préparé.

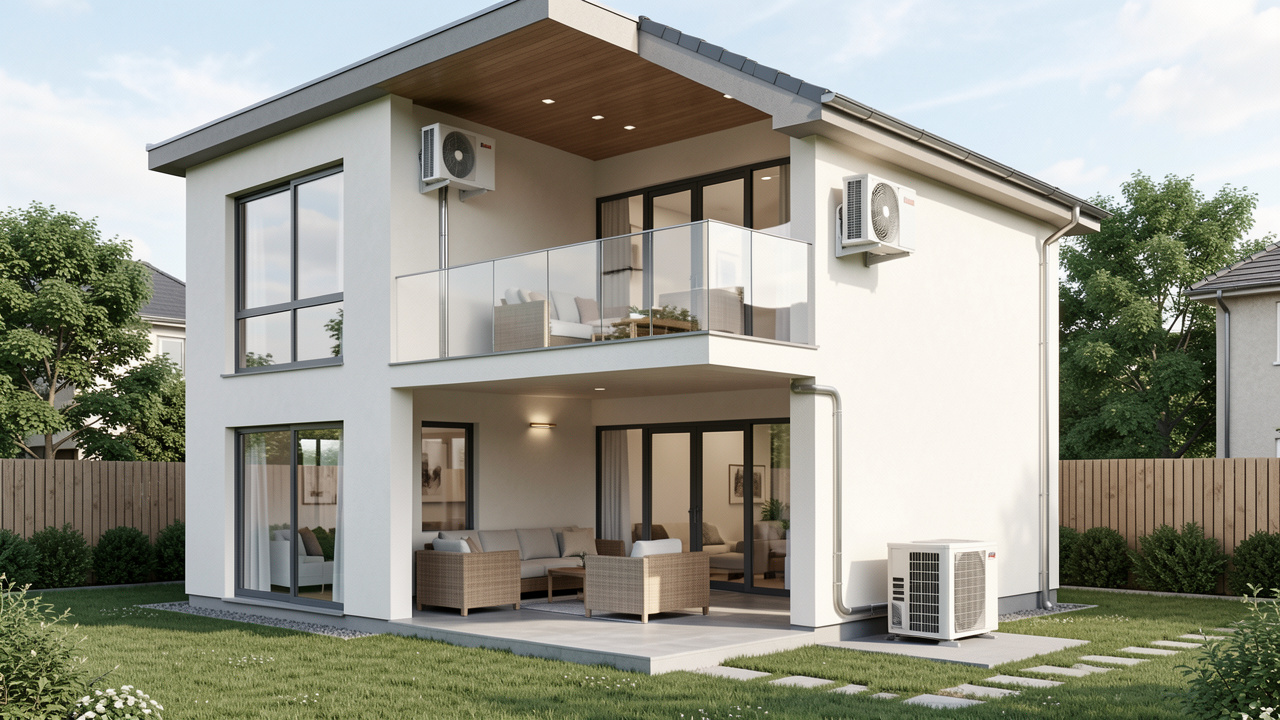

Où installer l’unité extérieure sans étouffer la machine

L’unité extérieure rejette ou capte des calories par un ventilateur et un échangeur. Elle a besoin d’un volume d’air libre autour d’elle. Une cour étroite, un recoin fermé, un local technique non ventilé ou une terrasse encloisonnée provoquent une recirculation de l’air rejeté. En été, la machine aspire alors un air déjà chaud ; en hiver, elle peut aspirer un air refroidi et humide. Les performances baissent et les dégivrages peuvent devenir plus fréquents.

Respectez les distances de dégagement devant, derrière et sur les côtés indiquées dans la documentation technique. Elles varient selon les modèles et la puissance. Ne posez pas d’objet devant la grille de soufflage et ne masquez pas le groupe avec un coffre décoratif non dimensionné pour la ventilation.

Pose au sol ou fixation murale : choisir un support stable

Une pose au sol sur consoles, plots antivibratiles ou dalle stable est souvent la plus simple à entretenir. Sur un terrain exposé aux pluies, le groupe doit être légèrement surélevé afin d’éviter les projections, les feuilles et l’eau stagnante. Dans les régions où le gel est marqué, une surélévation suffisante évite que l’appareil se retrouve pris dans la glace pendant les cycles de dégivrage.

La fixation murale libère l’espace au sol, mais transmet plus facilement les vibrations à la maçonnerie. Elle exige des consoles adaptées au poids de l’appareil, des ancrages compatibles avec le support et des silentblocs de qualité. Évitez les cloisons légères, les garde-corps et les murs proches d’une chambre. Un groupe extérieur ne doit jamais être posé directement sur une toiture fragile ou une dalle sans étude de charge et de vibrations.

Une unité extérieure doit rester accessible. L’installateur doit pouvoir nettoyer l’échangeur, contrôler les raccords, intervenir sur le ventilateur et relever les mesures de fonctionnement sans démonter une terrasse ou travailler en équilibre sur une couverture.

Gérer le bruit, les vibrations et le voisinage

Le niveau sonore annoncé sur une fiche produit ne suffit pas à prédire la gêne réelle. L’environnement amplifie parfois le bruit : angle de murs, cour intérieure, balcon couvert, façade réverbérante ou support métallique. Placez le soufflage loin des fenêtres de chambres, des terrasses et, autant que possible, des ouvertures voisines. Évitez de diriger le ventilateur vers une limite séparative proche.

Les règles de voisinage reposent sur la notion de trouble anormal et sur les réglementations locales éventuelles ; il n’existe pas une distance universelle qui rende toute installation conforme. Une implantation réfléchie, des plots antivibratiles et un mode nuit correctement paramétré préviennent la plupart des litiges. Si le silence est une priorité à l’intérieur, les principes détaillés pour réduire le bruit de soufflage d’une climatisation gainable rappellent aussi l’intérêt du dimensionnement et de l’isolation vibratoire.

Limiter la distance entre les deux unités sans forcer le tracé

Les tubes cuivre, les câbles et l’évacuation des condensats forment la liaison frigorifique. Plus elle est longue, plus la pose est coûteuse et plus les pertes de charge peuvent affecter le fonctionnement. Chaque fabricant fixe une longueur maximale, un dénivelé maximal et parfois une longueur minimale. Un complément de fluide frigorigène peut être nécessaire au-delà d’une longueur donnée : il doit être calculé et chargé par un professionnel habilité.

Un groupe placé juste derrière l’unité intérieure réduit le métrage, mais ce n’est pas toujours le bon compromis acoustique ou esthétique. Cherchez un chemin court, accessible et protégé, avec peu de coudes. Les données à vérifier sont détaillées dans ce guide sur la longueur de liaison frigorifique, le dénivelé et les limites d’installation.

Emplacement unité intérieure et extérieure climatisation : la vérification avant pose

1. Repérez le volume réellement à traiter et les zones d’occupation : canapé, lit, table de travail.
2. Choisissez un mur intérieur porteur ou suffisamment renforcé, libre pour l’aspiration, le soufflage et le nettoyage.
3. Tracez l’évacuation des condensats avec sa pente, ou prévoyez une pompe de relevage adaptée.
4. Implantez le groupe dehors dans un espace ventilé, stable, non inondable et accessible.
5. Vérifiez les dégagements, la longueur de liaison et le dénivelé dans la notice du modèle retenu.
6. Évaluez le bruit chez vous et chez les voisins avant de fixer les consoles ou la dalle.
7. Confiez le raccordement frigorifique, le tirage au vide, les essais d’étanchéité et la mise en service à un professionnel qualifié.

Un bon emplacement évite les compromis coûteux après chantier. L’unité intérieure doit distribuer l’air sans courant d’air sur les occupants ; l’unité extérieure doit respirer, rester silencieuse et pouvoir être entretenue. Cette préparation améliore autant le confort d’été que le rendement en chauffage.
