Tuyau frigorifique 1/4 3/8 pour climatisation : dimensions et pose

Le tuyau climatisation 1/4 3/8 est une liaison frigorifique très courante pour raccorder une unité intérieure à un groupe extérieur de climatiseur split. Derrière cette désignation en pouces se cachent deux tubes en cuivre de diamètres différents, indispensables à la circulation du fluide frigorigène. Bien comprendre ces dimensions, la fonction de chaque tube et les règles de pose permet d’éviter les erreurs de compatibilité, les pertes de rendement et les risques de fuite.

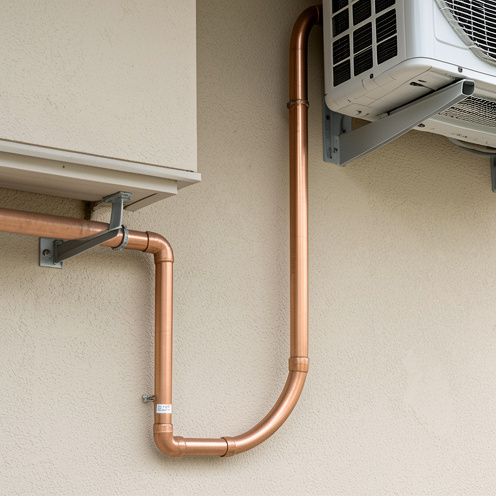

À quoi correspond une liaison frigorifique 1/4 3/8 ?

Une liaison frigorifique est composée de deux tubes de cuivre isolés, généralement réunis dans une même gaine ou vendus en couronne bi-tube. Elle assure l’échange de fluide entre les deux parties d’une climatisation réversible : l’unité intérieure, qui diffuse l’air traité dans le logement, et l’unité extérieure, qui évacue ou capte les calories selon le mode choisi.

La notation 1/4 3/8 indique les diamètres extérieurs des deux conduites en pouces :

• 1/4 pouce correspond à un diamètre extérieur de 6,35 mm ;
• 3/8 pouce correspond à un diamètre extérieur de 9,52 mm.

Le petit tube de 1/4 transporte habituellement le fluide à l’état liquide. Le tube de 3/8, plus large, est généralement dédié au retour gazeux ou à l’aspiration du compresseur. Leur rôle exact dépend du cycle de fonctionnement et de l’appareil, mais leurs diamètres ne sont jamais interchangeables. Lorsqu’un fabricant mentionne des liaisons frigorifiques 1/4 et 3/8, il désigne donc cette paire standard de tubes cuivre.

Pour quels climatiseurs choisir un tuyau clim 1/4 3/8 ?

Le tuyau clim 1/4 3/8 équipe fréquemment les climatiseurs monosplit et certains petits multisplits, notamment pour des puissances courantes destinées à une chambre, un bureau ou une pièce de vie de taille modérée. Il ne constitue toutefois pas une règle universelle : une puissance identique peut parfois exiger des diamètres différents selon la marque, la longueur de liaison, le fluide employé et la conception du groupe extérieur.

Avant de commander des tuyaux de clim, il faut impérativement vérifier les indications de la notice technique de l’unité extérieure et de l’unité intérieure. Le fabricant y précise généralement :

• le diamètre de chaque ligne frigorifique ;
• la longueur minimale et la longueur maximale autorisées ;
• le dénivelé maximal entre les unités ;
• la quantité éventuelle de fluide complémentaire au-delà d’une certaine distance ;
• le type et l’épaisseur d’isolant à respecter.

Ne choisissez donc pas un tuyau climatisation 1/4 3/8 uniquement parce qu’il semble correspondre à la puissance annoncée de votre appareil. Un mauvais diamètre peut perturber la circulation du fluide, réduire les performances, augmenter le bruit et, à terme, fragiliser le compresseur.

Cuivre, isolation et longueur : les critères à regarder

Des tubes en cuivre frigorifique adaptés

Les liaisons frigorifiques climatisation doivent être fabriquées en cuivre recuit de qualité frigorifique, propre à l’intérieur et compatible avec le fluide de l’installation. Les tubes pré-isolés vendus en couronne facilitent le cheminement entre les unités, car ils limitent les manipulations et protègent chaque conduite dès la pose.

Évitez d’utiliser un tube cuivre prévu pour la plomberie ou le chauffage sanitaire. Même si son diamètre semble identique, ses caractéristiques, sa propreté interne et son usage ne sont pas nécessairement adaptés à un circuit frigorifique sous pression.

Une isolation continue et résistante

L’isolant autour des tuyaux clim est essentiel. Il limite les déperditions thermiques, réduit les phénomènes de condensation et contribue à préserver le rendement de la climatisation réversible. Sur la conduite froide, une isolation abîmée peut entraîner la formation de gouttelettes, des traces d’humidité ou des dégâts sur un mur et un faux plafond.

Privilégiez une mousse isolante à cellules fermées, suffisamment épaisse, sans écrasement ni rupture. En extérieur, elle doit également résister aux UV, aux intempéries et aux chocs. Les jonctions sont à traiter soigneusement avec un ruban ou une finition appropriée afin de conserver une barrière isolante continue.

La bonne longueur de liaison

Les couronnes de 5, 10, 20 ou 25 mètres sont pratiques, mais une liaison ne doit pas être choisie seulement selon sa longueur disponible. Trop courte, elle impose une implantation inadaptée ; trop longue, elle peut créer des pertes de charge et nécessiter un ajustement de la charge frigorifique. Il est préférable de prévoir un tracé simple, direct et conforme aux limites du constructeur, sans multiplier les coudes.

Raccord clim 1/4 3/8 : ce qu’il faut savoir avant la pose

Un raccord clim 1/4 3/8 fait généralement référence aux écrous flare et aux raccordements évasés présents sur les vannes de l’unité extérieure et les connexions de l’unité intérieure. La mention raccord clim 1 4 3 8 est parfois utilisée sans slash dans les catalogues, mais elle désigne les mêmes tailles : 1/4 pouce pour le petit tube et 3/8 pouce pour le grand.

La pose exige une grande précision. Après avoir coupé les tubes à la bonne longueur, il faut les ébavurer sans laisser de limaille dans le circuit, enfiler les écrous, réaliser un évasement régulier puis serrer au couple préconisé. Un flare trop serré, déformé ou insuffisamment serré peut provoquer une fuite de fluide frigorigène.

Une liaison frigorifique correctement dimensionnée ne suffit pas : l’étanchéité, le tirage au vide et le contrôle final conditionnent directement la fiabilité de l’installation.

Étapes clés pour installer des tuyaux de clim

La mise en œuvre des tuyaux de clim doit être pensée dès le choix de l’emplacement des unités. Voici les principales étapes d’une installation soignée :

1. Vérifier dans la documentation constructeur que le diamètre 1/4 3/8 est bien compatible avec l’appareil.
2. Mesurer le parcours réel, en tenant compte des courbes, du passage mural et d’une marge de travail raisonnable.
3. Faire cheminer les deux tubes sans pli ni pincement, avec un rayon de courbure suffisant.
4. Maintenir les liaisons, le câble électrique et l’évacuation des condensats dans une goulotte ou une protection adaptée.
5. Réaliser les raccords avec l’outillage frigorifique approprié et respecter les couples de serrage.
6. Effectuer une épreuve d’étanchéité, puis un tirage au vide avant l’ouverture des vannes de service.
7. Contrôler le bon fonctionnement en froid et, pour une climatisation réversible, en chauffage.

Le tirage au vide ne doit jamais être remplacé par une simple purge à l’air. Cette opération retire l’air et l’humidité du circuit, deux éléments susceptibles de dégrader les performances et d’endommager les composants internes.

Pourquoi faire appel à un professionnel ?

La manipulation des fluides frigorigènes est encadrée. En pratique, le raccordement final, la mise en service et toute intervention sur le circuit doivent être réalisés par un professionnel habilité disposant de l’attestation de capacité requise. Cette précaution protège l’environnement, préserve la garantie de l’équipement et sécurise votre installation.

Un installateur qualifié saura aussi confirmer si un tuyau clim 1 4 3 8 convient réellement à votre configuration, adapter le tracé aux contraintes du logement et détecter les éventuels défauts d’étanchéité. Pour une installation durable, le bon choix ne se limite donc pas au prix des liaisons : qualité du cuivre, isolation, raccords compatibles et mise en service rigoureuse forment un ensemble indissociable.

À retenir pour vos liaisons frigorifiques 1/4 et 3/8

Le format 1/4 3/8 correspond à deux tubes cuivre de 6,35 mm et 9,52 mm de diamètre extérieur. Très répandu sur les petits systèmes split, il doit néanmoins être validé à partir de la fiche technique de votre climatiseur. Choisissez des liaisons frigorifiques climatisation pré-isolées de qualité, respectez les longueurs et les rayons de courbure, puis confiez la mise en service à un spécialiste. Vous obtiendrez ainsi une climatisation plus silencieuse, plus performante et mieux protégée dans le temps.
