Siphon vertical pour condensats de climatisation : rôle et installation

Une climatisation réversible ou une pompe à chaleur produit naturellement de l’eau lorsqu’elle fonctionne en mode froid. Cette eau, appelée condensat clim, provient de l’humidité présente dans l’air ambiant qui se dépose sur l’échangeur intérieur. Son évacuation paraît simple, mais elle doit être pensée avec soin pour éviter les odeurs, les reflux, les fuites et les bouchons. Le siphon condensat climatisation est précisément l’élément qui sécurise cette évacuation lorsqu’elle est raccordée à un réseau d’eaux usées.

Le siphon vertical est une solution compacte et courante pour relier un tuyau d’évacuation à une évacuation existante. Bien choisi, correctement posé et entretenu, il contribue au bon fonctionnement de l’installation tout en préservant la qualité de l’air du logement.

À quoi sert un siphon condensat climatisation ?

Le rôle premier d’un siphon climatisation est de créer une garde d’eau entre le circuit d’évacuation des condensats et les canalisations. Cette petite réserve d’eau forme une barrière contre les remontées d’odeurs provenant du réseau sanitaire. Sans siphon, les odeurs peuvent remonter par le tuyau condensat climatisation et être perceptibles près de l’unité intérieure, dans un faux plafond ou dans le local technique.

Un siphon condensat clim aide également à limiter certains reflux d’air ou d’eau dans la conduite, selon la configuration. Il ne remplace toutefois pas un dispositif anti-retour lorsque celui-ci est nécessaire : les deux équipements répondent à des fonctions différentes. Le siphon bloque avant tout les gaz et les odeurs grâce à sa garde d’eau ; le clapet anti-retour est conçu pour empêcher un retour de liquide.

Un siphon n’est utile que s’il reste rempli d’eau. Après une longue période sans utilisation de la climatisation, sa garde d’eau peut s’évaporer et laisser passer les odeurs.

Siphon vertical, siphon droit : quelles différences ?

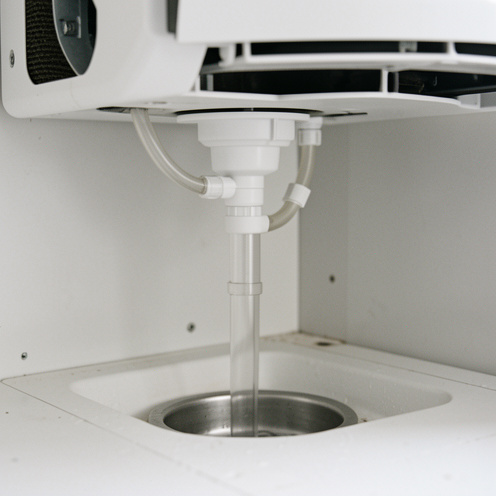

Le siphon vertical est conçu pour une évacuation orientée vers le bas. Il est particulièrement adapté lorsque les tuyaux condensat clim arrivent verticalement dans une évacuation située sous l’appareil, dans une goulotte ou dans un coffrage. Son encombrement réduit facilite son intégration dans les espaces restreints.

Le siphon droit, quant à lui, est généralement privilégié lorsque le raccordement s’effectue dans l’axe d’une conduite horizontale ou lorsque l’installation impose une géométrie plus linéaire. Le choix dépend donc moins d’une préférence que du tracé réel du tube condensat clim, de la place disponible et de la pente possible.

• Siphon vertical : pratique pour un départ ou une arrivée vers le bas, compact et adapté aux évacuations en hauteur.
• Siphon droit : pertinent pour une liaison horizontale ou un raccordement aligné.
• Modèle transparent : utile pour contrôler visuellement la présence d’eau et repérer plus vite un encrassement.
• Kit avec raccords : intéressant si le diamètre du tuyau condensat clim ne correspond pas directement à celui du réseau d’évacuation.

Où rejeter les condensats de climatisation ?

Les condensats peuvent être évacués vers un réseau d’eaux usées, à condition de respecter les règles locales de raccordement et de mettre en place un siphon adapté. Dans ce cas, le siphon clim évite la communication directe entre le réseau sanitaire et l’appareil de climatisation.

Selon la configuration, le rejet peut aussi s’effectuer à l’extérieur, sur une zone prévue pour recevoir l’eau, ou vers un dispositif d’évacuation dédié. Il faut éviter de laisser couler le condensat clim sur un passage, une façade, un balcon voisin ou au pied d’un mur : l’écoulement répété peut provoquer des traces, du verglas en hiver dans certaines situations ou des nuisances pour le voisinage.

Le raccordement aux eaux pluviales ou au réseau d’eaux usées n’est pas interchangeable dans tous les logements. En copropriété comme en maison individuelle, il est préférable de vérifier les prescriptions applicables avant de modifier une évacuation. Cette vigilance est aussi valable pour un siphon condensat chaudière : les condensats d’une chaudière à condensation ont des contraintes propres, notamment liées à leur acidité, et ne doivent pas être traités comme ceux d’une climatisation sans validation technique.

Les étapes clés pour installer un siphon clim

L’installation d’un siphon condensat climatisation doit garantir un écoulement régulier et accessible. Le point essentiel est la pente : l’eau doit pouvoir s’écouler naturellement depuis le bac de récupération de l’unité intérieure jusqu’au point de rejet. Une pente insuffisante crée des stagnations ; une conduite écrasée ou mal fixée peut entraîner un débordement.

1. Repérer le trajet d’évacuation entre la sortie de condensats de l’appareil et le réseau choisi.
2. Choisir le bon diamètre de tuyau condensat clim et les raccords compatibles avec le siphon.
3. Prévoir une pente continue sur les parties gravitaires, sans contre-pente ni point bas non maîtrisé.
4. Installer le siphon dans le bon sens, en respectant l’orientation indiquée par le fabricant.
5. Conserver un accès pour le nettoyage et le contrôle de la garde d’eau.
6. Tester l’écoulement en versant doucement de l’eau dans le circuit avant la mise en service définitive.

Lorsque l’évacuation ne peut pas se faire par gravité, une pompe de relevage peut être nécessaire. Dans ce cas, le réseau de refoulement, le tuyau condensat climatisation et le siphon doivent être agencés selon les préconisations de l’équipement. Une pose approximative peut créer des déclenchements intempestifs, des bruits, voire des fuites d’eau au niveau de l’unité intérieure.

Comment savoir si le siphon est bouché ?

Un siphon climatisation peut s’encrasser avec des poussières, des dépôts biologiques ou des boues issues du bac à condensats. Plusieurs signaux doivent alerter : écoulement très lent, eau qui déborde de l’unité intérieure, odeur persistante, gargouillements ou traces d’humidité autour des raccords.

Le contrôle commence par une inspection du tube condensat clim et de ses raccords. Un siphon transparent facilite le diagnostic, mais même un modèle opaque peut être entretenu. Coupez l’appareil si une fuite est constatée, démontez le siphon lorsqu’il est accessible, retirez les dépôts puis rincez-le à l’eau claire. Il faut aussi vérifier que les tuyaux condensat clim ne sont ni pincés, ni déboîtés, ni obstrués.

Entretien : les bons gestes pour une évacuation fiable

Un entretien régulier du circuit de clim condensat réduit fortement le risque de fuite. Au début de la saison de refroidissement, contrôlez le bac, le tuyau, le siphon et le bon écoulement de l’eau. Après une longue période d’arrêt, versez un peu d’eau dans le siphon afin de reconstituer sa garde d’eau.

Évitez les produits agressifs susceptibles d’endommager les plastiques ou les joints. Si les obstructions reviennent, si le tube condensat clim est difficilement accessible ou si l’eau coule dans le logement, l’intervention d’un professionnel est recommandée. Il pourra vérifier le dimensionnement, la pente, l’état du bac à condensats et l’éventuelle nécessité d’une pompe de relevage.

En résumé, le siphon condensat climatisation est un petit composant, mais son rôle est essentiel. Un siphon vertical bien positionné, une pente continue et un entretien simple permettent d’évacuer les condensats sans odeur, sans reflux et sans mauvaise surprise au moment où la climatisation est la plus sollicitée.
