Cassette de climatisation extra-plate : dimensions et installation

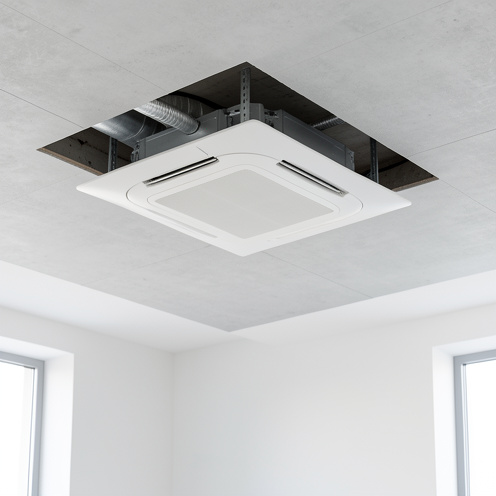

La cassette clim extra plate est une solution de climatisation réversible pensée pour les espaces équipés d’un faux plafond. Encastrée au plafond, elle libère les murs et le sol, tout en diffusant l’air de façon homogène dans la pièce. Elle convient aussi bien à un salon contemporain qu’à un bureau, un commerce ou une salle de réunion. Son principal atout est sa discrétion : seule la façade reste visible une fois l’installation terminée.

Avant de choisir un climatiseur cassette, il faut toutefois aller au-delà de l’aspect esthétique. Les dimensions de l’unité, la hauteur disponible dans le plénum, la puissance nécessaire, l’évacuation des condensats et l’accessibilité pour l’entretien déterminent la réussite du projet. Voici les repères utiles pour sélectionner et installer une cassette adaptée.

Qu’est-ce qu’une cassette de climatisation extra-plate ?

Une cassette climatiseur est une unité intérieure reliée à un groupe extérieur dans le cadre d’un système monosplit ou multisplit. Elle prend place dans le faux plafond et aspire l’air ambiant par sa grille centrale. L’air refroidi en été ou réchauffé en hiver est ensuite diffusé par plusieurs volets orientables, généralement sur quatre côtés.

Le terme cassette climatisation extra plate désigne une version dont la façade est particulièrement fine et conçue pour s’intégrer visuellement aux plafonds modulaires ou aux plafonds suspendus. Le format le plus courant est le 600 × 600 mm, proche du format d’une dalle de plafond. Cette configuration offre un rendu net, notamment dans les locaux professionnels, sans empêcher son emploi dans l’habitat lorsque la hauteur sous plafond et le faux plafond le permettent.

À la différence d’un split mural, la cassette ne monopolise pas une portion de mur. Elle peut donc être pertinente dans une grande pièce ouverte, une cuisine-séjour, une boutique ou un espace comportant de nombreuses vitrines. Sa diffusion multidirectionnelle limite également la sensation de courant d’air concentré sur une seule zone, à condition que l’implantation soit bien étudiée.

Quelles dimensions prévoir pour une cassette de clim ?

La question des dimensions ne se limite pas à la taille de la façade. Pour une cassette clim extra plate, il faut distinguer les mesures visibles, l’encombrement réel du corps de l’unité et l’espace technique nécessaire au-dessus du plafond.

• La façade décorative : le format 600 × 600 mm est très répandu. Il s’insère harmonieusement dans une trame de dalles de faux plafond.
• Le caisson encastré : ses dimensions peuvent être inférieures ou supérieures à celles de la façade selon les marques et les puissances. Il faut impérativement consulter la fiche technique du modèle retenu.
• La hauteur d’encastrement : même une cassette dite extra-plate nécessite un plénum suffisant. Il faut compter le corps de l’appareil, les raccordements frigorifiques, le câble électrique, le tuyau d’évacuation et une marge pour la pose.
• La trappe ou l’accès de maintenance : les filtres, la pompe de relevage éventuelle et les raccords doivent rester accessibles.

Les recherches sur la dimension split climatiseur concernent souvent les unités murales, mais le raisonnement est identique : les dimensions annoncées pour la façade ne suffisent jamais à valider une pose. Dans le cas d’une cassette, les dimensions split clim à vérifier concernent aussi l’unité extérieure, qui doit disposer d’un emplacement ventilé, stable et accessible.

Le faux plafond doit donc être suffisamment profond et robuste. Une cassette ne doit pas être suspendue à une simple ossature légère non prévue pour supporter sa masse. L’installateur met en place des tiges filetées ou des fixations adaptées à la structure porteuse. Cette étape garantit le bon niveau de l’appareil, essentiel pour l’écoulement des condensats.

Comment choisir la puissance de son climatiseur cassette ?

Une cassette trop peu puissante fonctionnera longtemps sans atteindre le confort attendu. À l’inverse, un appareil surdimensionné multiplie les cycles courts, peut dégrader le confort et alourdit le budget. La puissance ne se détermine pas uniquement à partir de la surface au sol.

Le professionnel tient compte du volume à traiter, de l’isolation, de l’orientation, des baies vitrées, de la région, du nombre d’occupants et des apports de chaleur internes. Dans un commerce ou un bureau, l’éclairage, les équipements informatiques et la fréquentation peuvent modifier fortement le besoin frigorifique. Une étude de dimensionnement permet donc de sélectionner une cassette climatiseur cohérente avec l’usage réel de la pièce.

Pour une grande pièce, la diffusion à quatre voies constitue un avantage, mais elle ne remplace pas une bonne implantation. La cassette doit être éloignée autant que possible des obstacles hauts, des poutres et des zones où un souffle direct serait gênant. Il est aussi conseillé de prévoir des réglages indépendants des volets pour mieux adapter le flux d’air à la configuration du lieu.

Les étapes clés de l’installation

1. Étudier l’emplacement : vérifier le faux plafond, la structure porteuse, les distances nécessaires et le cheminement vers le groupe extérieur.
2. Préparer les réseaux : les liaisons frigorifiques, l’alimentation électrique, la communication entre unités et l’évacuation des condensats sont anticipées avant la fermeture définitive du plafond.
3. Fixer et mettre à niveau l’unité intérieure : la cassette est suspendue solidement, puis parfaitement réglée pour favoriser l’écoulement de l’eau.
4. Installer l’évacuation des condensats : une pente régulière est privilégiée. Si elle est impossible, une pompe de relevage peut être nécessaire.
5. Raccorder, tester et mettre en service : le tirage au vide, le contrôle d’étanchéité et les essais de fonctionnement sont indispensables.

La manipulation des fluides frigorigènes impose l’intervention d’un professionnel qualifié disposant de l’attestation de capacité appropriée. Une pose professionnelle sécurise l’installation, préserve les performances de la pompe à chaleur air-air et conditionne souvent le maintien de la garantie constructeur.

Avantages et limites d’une cassette extra-plate

La cassette de climatisation extra-plate séduit par son intégration discrète, sa diffusion d’air étendue et le gain de place sur les murs. Elle peut assurer le rafraîchissement comme le chauffage, selon le système choisi. Dans une pièce de forme régulière, elle contribue à obtenir une température plus homogène qu’un appareil placé sur un seul mur.

Elle comporte néanmoins quelques contraintes. Son installation est plus technique qu’un split mural, car elle exige un faux plafond, une structure de fixation et une évacuation des condensats soigneusement conçue. Le coût global peut donc être plus élevé. Le niveau sonore dépend aussi du modèle, du débit de ventilation et de la qualité de la pose ; une pompe de relevage mal choisie ou mal installée peut notamment devenir audible.

Une cassette extra-plate est un excellent choix lorsque le plafond peut recevoir l’équipement. Sans plénum adapté ni accès pour l’entretien, un modèle mural ou gainable peut être plus judicieux.

Entretien : un point à ne pas négliger

Comme tout système de climatisation, une cassette nécessite un entretien régulier. Les filtres doivent être nettoyés selon la fréquence d’utilisation afin de préserver le débit d’air, la qualité de l’air intérieur et le rendement. La grille visible doit aussi être dépoussiérée avec précaution.

Un contrôle professionnel périodique permet de vérifier l’état des échangeurs, l’écoulement des condensats, les raccordements et le bon fonctionnement général. Cet entretien aide à éviter les odeurs, les fuites d’eau au plafond et la baisse de performance. Lors du choix, privilégiez donc une cassette dont la façade et les filtres sont faciles à déposer.

À retenir pour bien dimensionner votre projet

Choisir une cassette clim extra plate ne consiste pas seulement à retenir une façade 600 × 600 mm. Il faut valider les dimensions complètes de l’unité, la profondeur du faux plafond, la puissance adaptée au local, le support de fixation et le parcours des réseaux. Une étude réalisée en amont permet d’obtenir une installation discrète, silencieuse et performante, été comme hiver.
